中央空调风管清洗基础知识：

空气调节的概念：

中央空调系统构成：

1：冷、热源设备（制冷机组、锅炉、换热设备）；

2：空气处理设备（空气调节机组）；

3：中央空调自动控制系统；

4：送新风设备（风柜、新风管）；

5：空气输送设备（风机、送风管及回风管）；

6：空气分配设备（散流器、回风口、防火阀）；

7：冷却水、冷冻水循环系统、定压补水装置等。

制冷机工作原理：

风管污染产生原因：

1：空气中各类悬浮物不能完全被中央空调过滤装置所阻隔,中央空调所使用的粗效过滤器只能阻隔40%的可悬浮颗粒物，部分灰尘颗粒进入管道堆积；

2：微细颗粒与风道内壁产生静电吸附，灰尘也就越积越厚；

3：堆积的灰尘极易滋生各类微生物，如：病毒、细菌、军团菌、冠状病毒等；

4：风道内部温、湿度适宜于各种病菌和昆虫滋生并寄生于其中，甚至有老鼠及蟑螂存在。

空调污染与人体健康：

传染病(如军团病、结核病SARS)；过敏性疾病；呼吸系统疾病；诱发心血管疾病发作；空调综合征（大楼综合征）；其他危害。

空调综合征：是指某些建筑物内由于空气污染、空气交换率很低，以致在该建筑物内活动的人群产生一系列非特异性自觉症状，离开该建筑物后症状则可消退。

空调环境与非空调环境工作人员主要自觉症状发生率比较：

注：卫生部2004年2~4月对全国近27个省市公共场所集中空调通风系统卫生抽检的统计结果：共检测60个城市937家具有中央空调设施的公共场所，其中宾馆饭店540家，大型超市、商场397家。

细菌污染程度抽检结果：

污染程度判定标准：细菌数＜10,000fu/g积尘。

解决风管污染方法：

风系统清洗有机械清洗、人工清洗、湿法消毒等三种方法：

1：机械清洗是用机器人等风管清洗成套设备对中央空调风管内部污染物进行检测、清理、收集、处理的物理去除方法。

与之相关的国家规范、行业标准、地方规定：

1）《医院洁净手术部建筑技术规范》 GB50333-2013

2）《绿色医院建筑评价标准》

3）《传染病医院建筑施工及验收标准》 GB50686-2011

5）《公共建筑节能设计标准》 GB50189-2015

6）《消毒技术规范》

7）《药品生产质量管理规范》 2010年修订

8）《公共场所集中空调通风系统卫生规范》 WS394-2012

9）《公共场所集中空调通风系统卫生学评价规范》 WS/395-2012

10）《公共场所集中空调通风系统清洗消毒规范》 WS/T396-2012

空调系统污染物的分布和种类：

项目运作流程：

检测结果存档：

施工环节-作业顺序：

支风管清洗：

1：用检测机器人对风管内部检测录像；

2：集尘箱吸风管与主风管上的吸尘开口连接；

3：拆下支风管上的散流器及回风口进行清洗后吹干；

4：用软刷、喷嘴、电动万能刷等工具对风机盘管及支风管进行清洗，未被清洗的支风管与主风管连接处的防火阀处于关闭状态，清洗时集尘箱处于开启工作状态；

5：检测清洗效果，直至达到视觉清洁为止。

过滤网的清洗：

拆卸空调过滤网时注意不要碰到室内机组的金属部分，防止刮伤，拆下空气过滤网后轻轻拍弹或使用电动吸尘器除尘。

如果过滤网积尘过多，则可用水或中性洗涤剂清洗，但不得用50℃以上的热水清洗（视材料而定），以免变形，也不要用海绵清洁，否则会损坏过滤网表面。

用清水冲洗干净后，放阴凉处吹干，千万不要在阳光下暴晒或在火炉旁烘干，因为那样可能会引起过滤网变形。

注：新型冠状病毒本身对外界的抵抗力不强，56摄氏度30分钟，冠状病毒就死亡了。

将吹干后的过滤网安装至空调原处，整个过滤网保养过程完成。

现场清理恢复：

1：将清洗设备断电，把清洗设备上的污染物清理干净并装箱，将设备运至下一个工作区间段；

2：清理现场，集尘箱中的过滤器拆除更换，污染物收集并且集中处理；

3：现场秩序恢复如初，保证现场设备设施不受污染；

4：转入下一个工作区间的清洗，操作程序如上；

5：施工结束要整理施工过程中的相关记录、图纸，验收报告要经客户认可并签字，归档到对应的工程施工档案中，以便查对。

工作示意图：

风管清洗注意事项：

1：现场考察细致，制定方案要确保施工过程紧凑有序；

2：现场隔离及防护要做到彻底有效，以防二次污染；

3：合理划分清洗区间段，确保清洗区内的负压状态；

4：清洗前设备做好保养，以免清洗过程发生故障；

5：设备搬运时应轻拿轻放，注意临时用电安全引接；

6：清洗施工过程应注意不要损坏建筑内其它设施设备；

7：用机器人设备对中央空调风管进行清洗、检测时，应注意观察监视器内的图象，以防误操作而发生意外事故；

8：施工人员高空作业时应系安全带，脚手架、梯子应搭接牢固，工作人员应有必要的劳动保护措施。

风管清洗现场：

中央空调风管检测基础知识：

风管检测目的：

对风管污染程度的评价提供依据；

为风管清洗方案的制定提供依据；

为风管清洗后的效果提供比对资料。

空调系统卫生要求：

通风系统的检查：

应定期对中央空调通风系统清洁程度进行检查，检查间隔应不高于下表的规定。对于高湿地区或污染严重地区的检查周期要相应缩短或提前检查。

风管污染程度判定：

风管污染检测仪器：

可采集空气中浮游的细菌、病毒、真菌、霉菌等，采样头有60mm及90mm两种规格。采样流率为30-60-90-100-120升/分，采样量从1升到1000升程控可调。内含培养皿。

空气微生物采样仪：

特大测量范围：1ugm-3-2500ugm-3 ；

15700个数据点data-logger；

最大可存储50天测量数据；

可选TSP、PM10、PM2.5、ISO可吸入颗粒物测量；

仪器软件校准和调零；

适用于不同粉尘类型的4个用户定义校准；

32bit WinDust pro PC软件；

可设定自动测量时段，自动开机和自动关机。

袖珍式PC-3A激光可吸入粉尘浓度连续测试仪适用于宾馆，影剧院、会场、车站、码头、商场等公共场所可吸入颗粒物（PM10）的自动化检测，可直接观察大气尘埃浓度的连续变化规律。

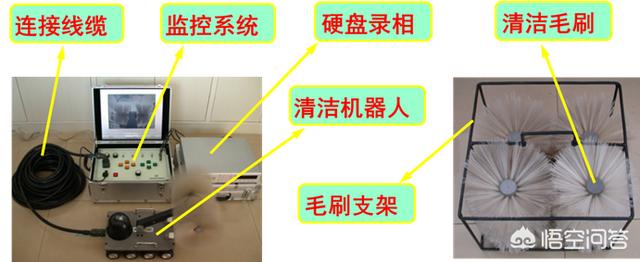

清洁机器人系统：

风管清洁机器人由监控系统、机器人本体、连接线缆等组成，硬盘录相单元作为附属单元可实现清扫过程的全程硬盘录相。风管清洁机器人可实现对一定规格范围的风管内部污染物的清理，可以把管壁上附着的积尘剥离下来。机器人上集成了照明单元、摄像单元，操作者可通过监视器观察机器人在风管内部的清洗作业情况，并及时地控制机器人完成各项动作及实现各种状态的调整。
